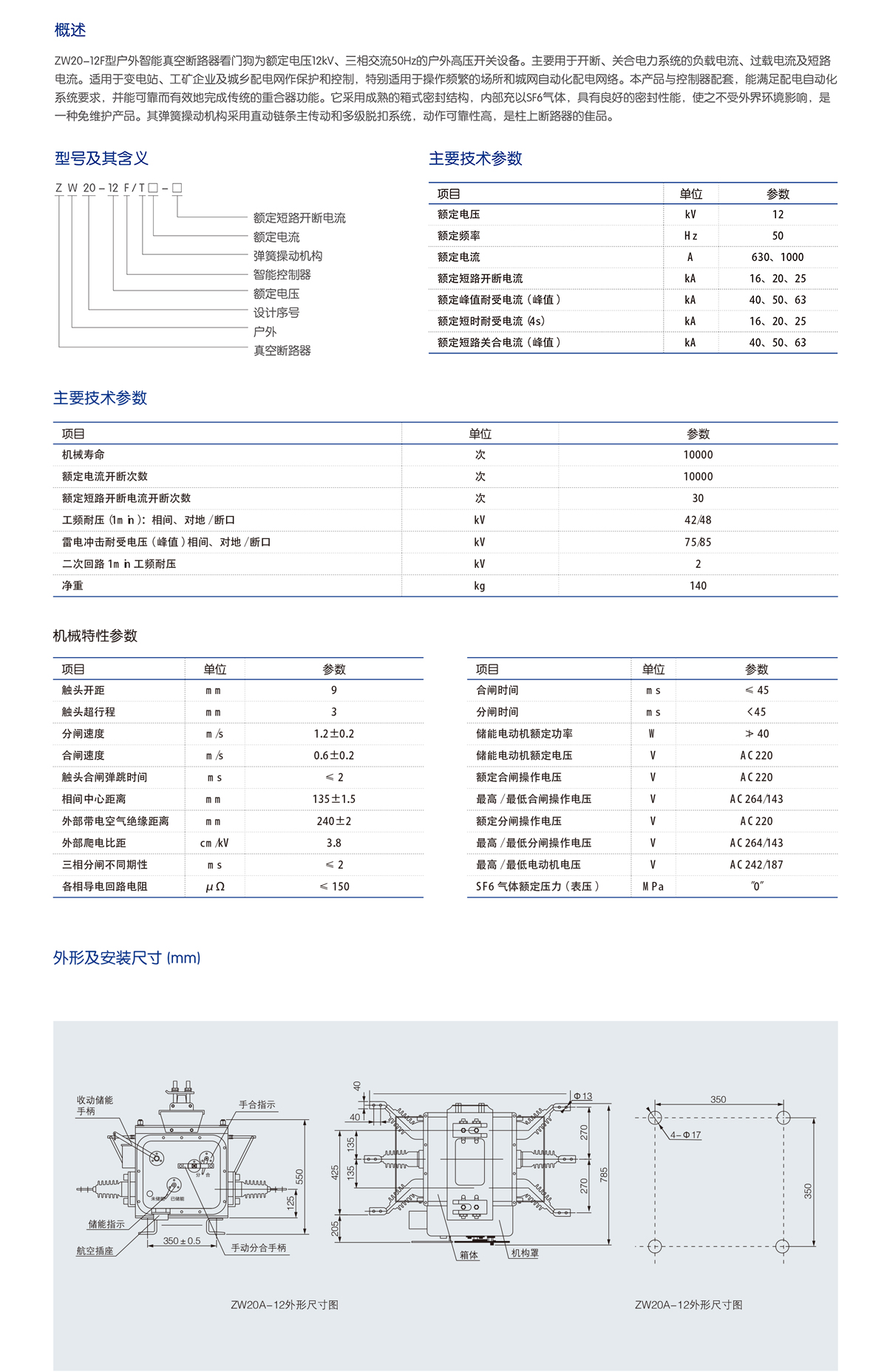

一、概述
ZW2O-12F型戶外智能真空斷路器看門狗為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及坡鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以S贏6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。

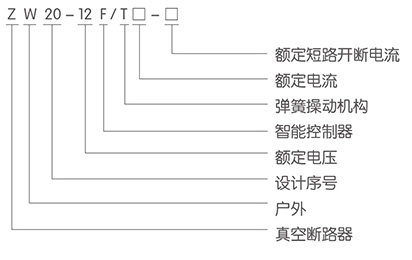

二、型號及其含義
三、主要技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
KV
|
12
|
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630、1000
|
|
額定短路開斷電流
|
KV
|
16、20、25
|
|
額定峰值耐受電流（峰值)
|
KV
|
40、50、63
|
|
額定短時耐受電流(4s)
|
KV
|
16、20、25
|
|
額定短路關合電流（峰值)
|
KV
|
40、50、63
|
|
機械壽命
|
次
|
10000
|
|
額定電流開斷次數
|
次
|
10000
|
|
額定短路開斷電流開斷次數
|
次
|
0.3
|
|
工頻耐壓(1m in):相間、對地/斷口
|
KV
|
42/48
|
|
雷電沖擊耐受電壓（峰值)相間、對地/斷口
|
KV
|
75/85
|
|
二次回路1m in工頻耐壓
|
KV
|
2
|
|
凈重
|
kg
|
140
|
機械特性參數
|
項目
|
單位
|
參數
|
|
觸頭開距
|
m m
|
9
|
|
觸頭超行程
|
m m
|
3
|
|
分閘速度
|
m /s
|
1.2±0.2
|
|
合閘速度
|
m /s
|
0.6±0.2
|
|
觸頭合閘彈跳時間
|
m s
|
≤2
|
|
相間中心距離
|
m m
|
135±1.5
|
|
外部帶電空氣絕緣距離
|
m m
|
240±2
|
|
外部爬電比距
|
cm kV
|
3.8
|
|
三相分閘不同期性
|
m s
|
≤2
|
|
各相導電回路電阻
|
μΩ
|
≤150
|
|
合閘時間
|
m s
|
≤45
|
|
分閘時間
|
m s
|
<45
|
|
儲能電動機額定功率
|
W
|
≯40
|
|
儲能電動機額定電壓
|
V
|
AC 220
|
|
額定合閘操作電壓
|
V
|
AC 220
|
|
最高/最低合閘操作電壓
|
V
|
AC 264/143
|
|
額定分閘操作電壓
|
V
|
AC 220
|
|
最高/最低分閘操作電壓
|
V
|
AC 264/143
|
|
最高/最低電動機電壓
|
V
|
AC 242/187
|
|
SF6氣體額定壓力(表壓)
|
M Pa
|
"0"
|

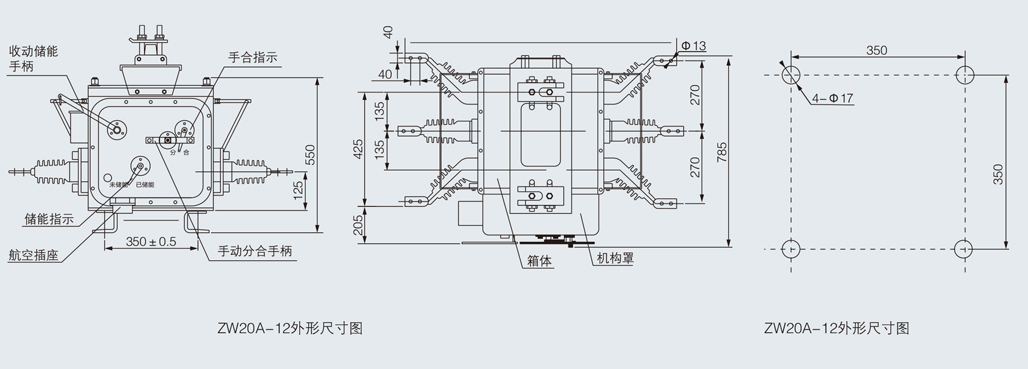

四、外形及安裝尺寸(mm)
