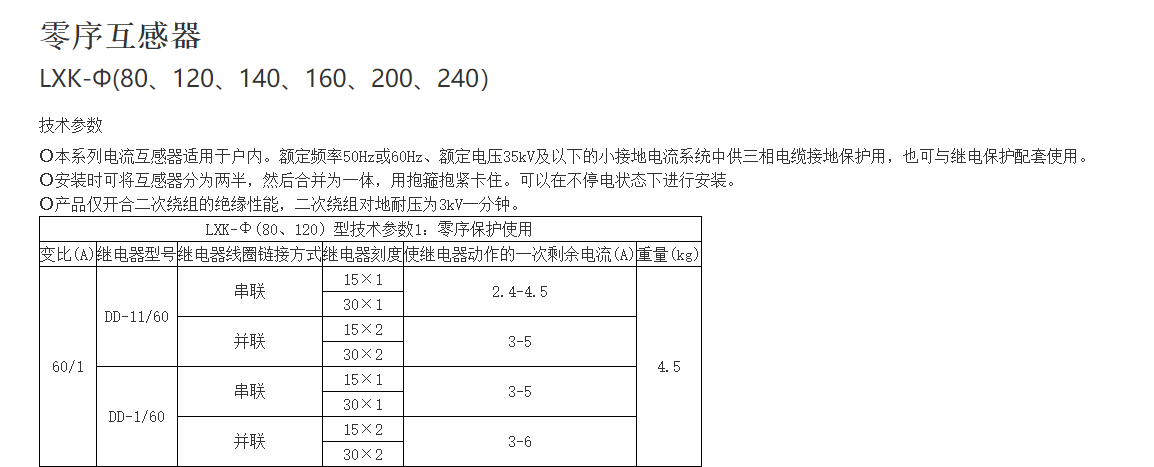

一、技術參數
本系列電流互感器適用于戶內。額定頻率50Hz或60Hz、額定電壓35RV及以下的小接地電流系統中供三相電纜接地保護用，也可與繼電保護配套使用。
安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住。可以在不停電狀態下進行安裝。
產品僅開合二次繞組的絕緣性能，二次繞組對地耐壓為3V一分鐘。
|

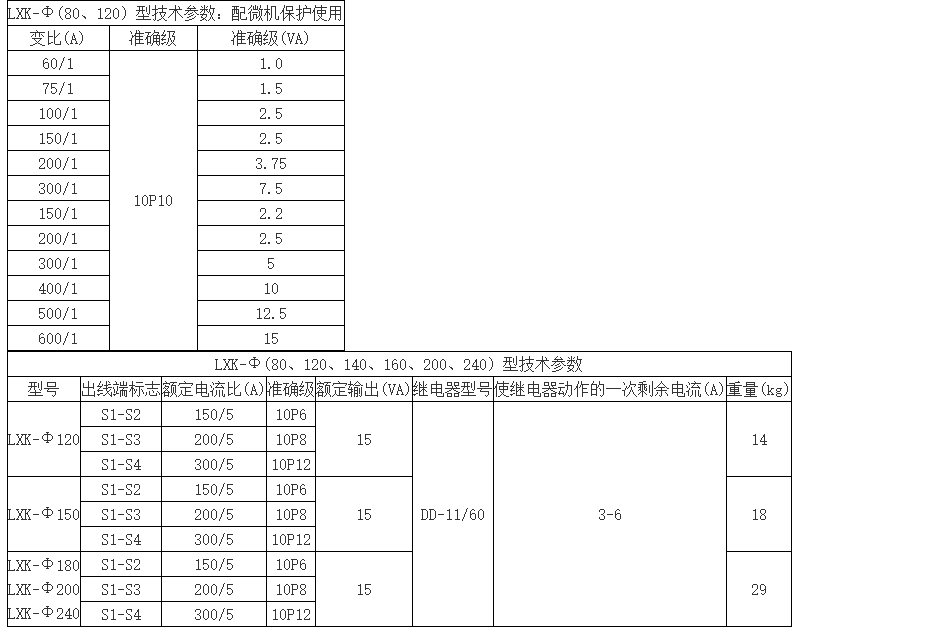

LXK-Φ4(80、120）型技術參數1:零序保護使用
|
|
變比(A)
|
繼電器型號
|
整定電流(繼電器繞組并聯)(A)
|
繼電器刻度
|
使繼電器動作的一次剩余電流(A）
|
重量
|
|
60/ 1
|
DD-11/60
|
串聯
|
15×1
|
2.4-4.5
|
4.5
|
|
30×1
|
|
串聯
|
15×2
|
3-5
|
|
30×2
|
|
DD-1/60
|
串聯
|
15×1
|
3-5
|
|
30×1
|
|
并聯
|
15×2
|
3-6
|
|
30×2
|
|
LXK-Φ(80、120）型技術參數:配微機保護使用
|
|
變比(A)
|
準確級
|
準確級（VA)
|
|
60/1
|
10P10
|
1.0
|
|
75/1
|
1.5
|
|
100/1
|
2.5
|
|
150/1
|
2.5
|
|
200/1
|
3.75
|
|
300/1
|
7.5
|
|
150/1
|
2.2
|
|
200/1
|
2.5
|
|
300/1
|
5
|
|
400/1
|
10
|
|
500/1
|
12.5
|
|
600/1
|
15
|
|
LXK-Φ(80、120、140、160、200、240)型技術參數
|
|
型號
|
出線端標志
|
額定電流比(A）
|
準確級
|
額定輸出(VA)
|
繼電器型號
|
使繼電器動作的一次剩余電流(A）
|
重量
|
|
LXK-Φ120
|
S1-S2
|
150/5
|
10P6
|
15
|
DD-11/60
|
3-6
|
14
|
|
S1-S3
|
200/5
|
10P8
|
|
S1-S4
|
300/5
|
10P12
|
|
LXK-Φ150
|
S1-S2
|
150/5
|
10P6
|
15
|
18
|
|
S1-S3
|
200/5
|
10P8
|
|
S1-S4
|
300/5
|
10P12
|
|
LXK-Φ180
|
S1-S2
|
150/5
|
10P6
|
15
|
29
|
|
LXK-Φ200
|
S1-S3
|
200/5
|
10P8
|
|
LXK-Φ240
|
S1-S4
|
300/5
|
10P12
|

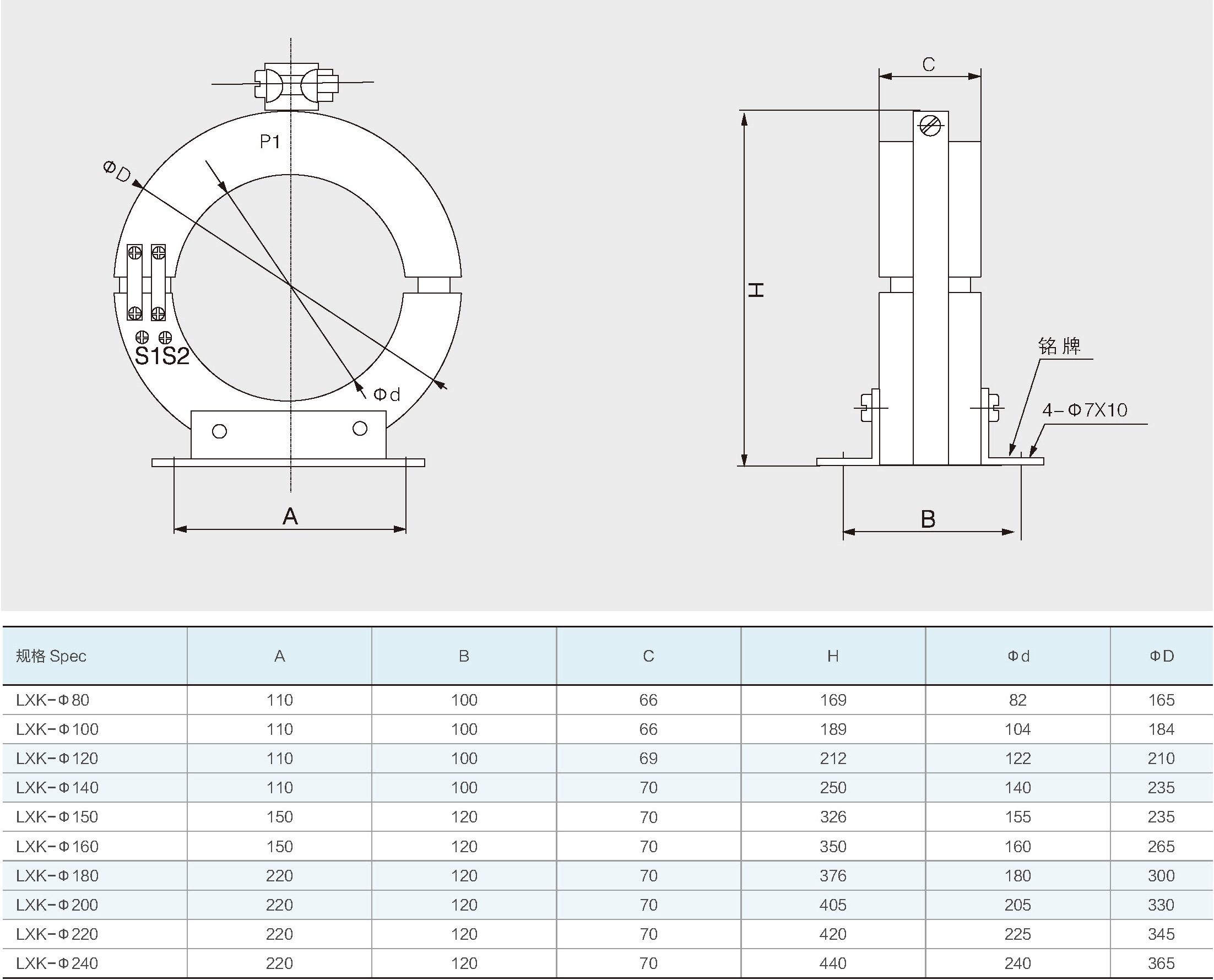

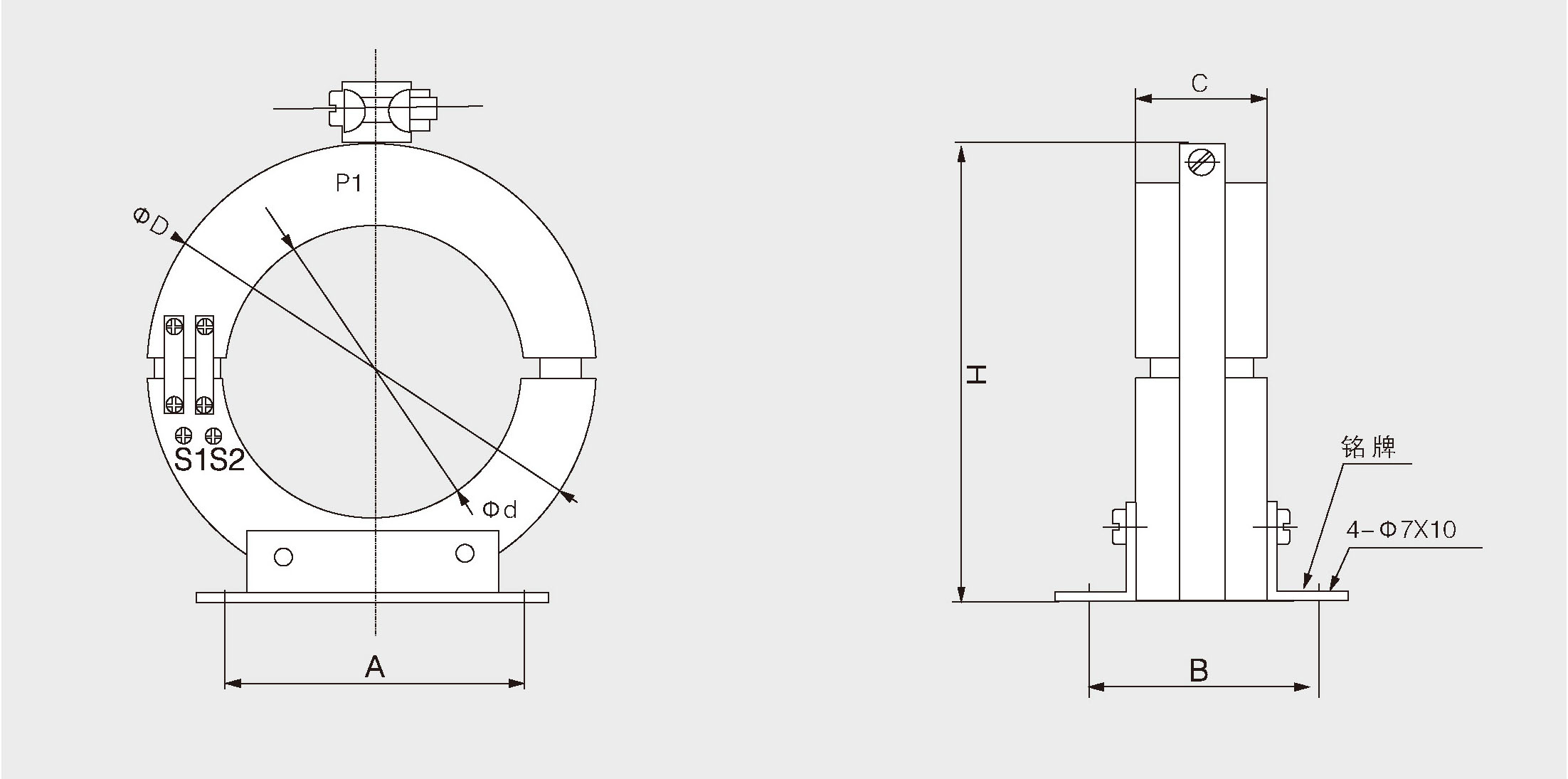

二、規格尺寸圖
|
規格Spec
|
A
|
B
|
C
|
H
|
Φd
|
ΦD
|
|
LXK-Φ80
|
110
|
100
|
66
|
169
|
82
|
165
|
|
LXK-Φ100
|
110
|
100
|
66
|
189
|
104
|
184
|
|
LXK-Φ120
|
110
|
100
|
69
|
212
|
122
|
210
|
|
LXK-Φ140
|
110
|
100
|
70
|
250
|
140
|
235
|
|
LXK-Φ150
|
150
|
120
|
70
|
326
|
155
|
235
|
|
LXK-Φ160
|
150
|
120
|
70
|
350
|
160
|
265
|
|
LXK-Φ180
|
220
|
120
|
70
|
376
|
180
|
300
|
|
LXK-Φ200
|
220
|
120
|
70
|
405
|
205
|
330
|
|
LXK-Φ220
|
220
|
120
|
70
|
420
|
225
|
345
|
|
LXK-Φ240
|
220
|
120
|
70
|
440
|
240
|
365
|
