一、LJZ-Φ65、LXZ-0.5零序列互感器
額定頻率:50Hz或60Hz
用于額定電,壓35kV及以下的小接地電流系統中供電纜接地保護用
本型電流互感器配套使用的繼電器型號為DL-11/0.
本型零序電流互感器一次主絕緣由電纜保證，產品開合二次繞組的絕緣性能，二次繞組對地耐壓為3kV-分鐘
|

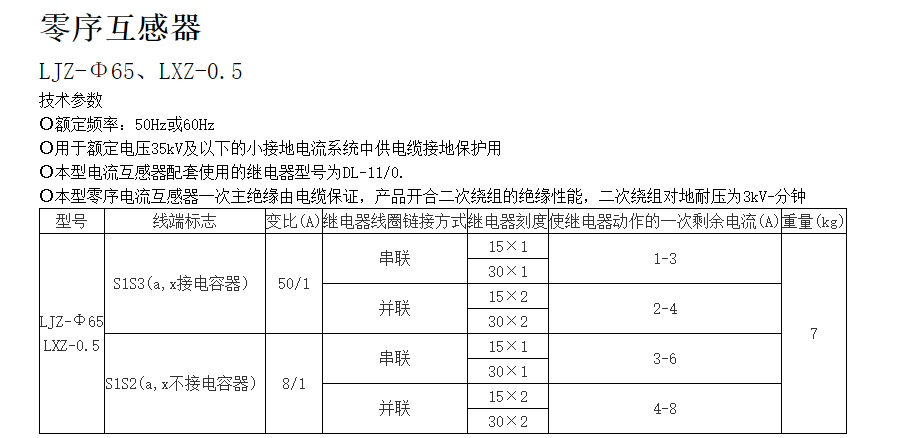

型號
|
線端標志
|
變比(A)
|
繼電器線圈鏈接方式
|
繼電器刻度
|
使繼電器動作的一次剩余電流(A)
|
重量(kg)
|
|
LJZ-Φ65 LXZ-0.5
|
S1S3(a, x接電容器)
|
50/1
|
串聯
|
15×1
|
1-3
|
7
|
|
30×1
|
|
串聯
|
15×2
|
2-4
|
|
30×2
|
|
S1S2(a, x不接電容器)
|
8/1
|
串聯
|
15×1
|
3-6
|
|
30×1
|
|
并聯
|
15×2
|
4-8
|
|
30×2
|

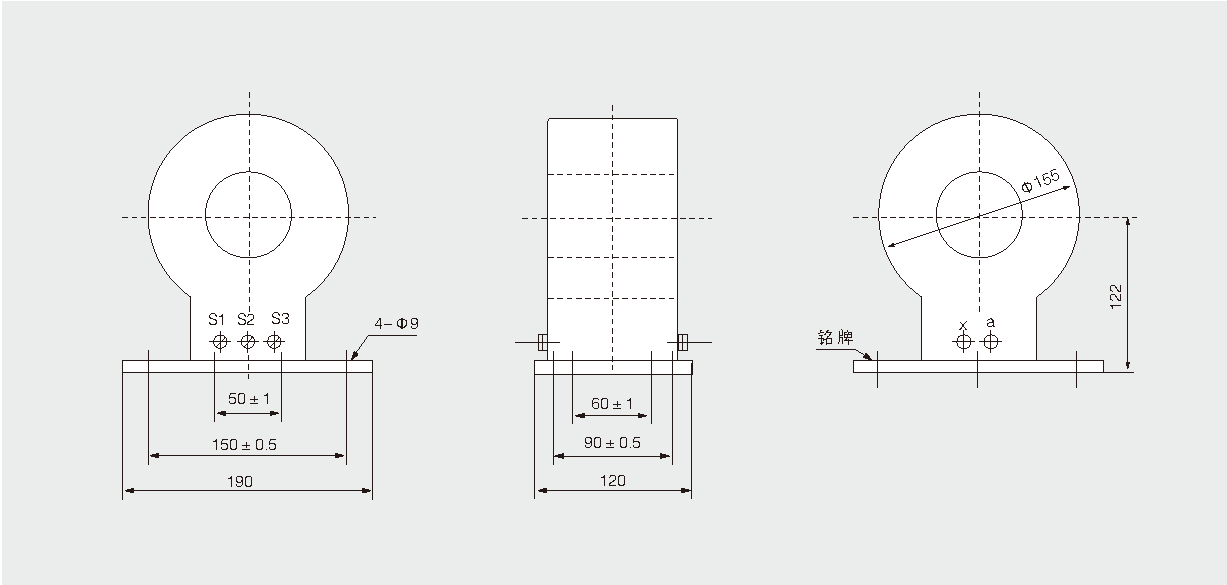

二、尺寸圖
