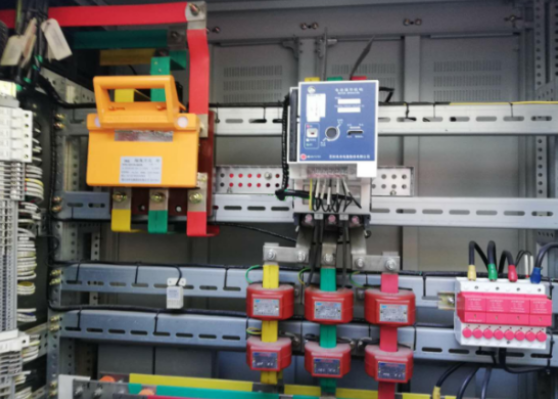

組合互感器是一種特殊的變壓器，它的作用是把大電流變成標準小電流，配合測量?jī)x表、計量?jī)x表和繼電器等設備工作。這樣可以起到擴大儀表測量范圍，提高電路的可靠性和安全性的作用。組合互感器的電流接線原理圖如下圖所示，組合互感器的一次線圈串聯在一次主電路中，其二次接入的儀表和繼電器的線圈也全部是串聯的。
平時我們?cè)谶x用組合互感器時主要考慮變比和準確度這兩個技術參數。
1、變比
組合互感器二次側額定電流值都為5A或1A，一般情況下選擇5A。測量組合互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的選擇組合互感器的變比呢?
《電力裝置的電測量?jī)x表裝置設計規范》中規定"指針式測量?jī)x表測量范圍的選擇，宜保證電力設備額定值指示在儀表標度尺的2/3處。"根據這個規范我們可以用下面的公式選取組合互感器的變比N。
這個公式中I為回路的最大負荷電流，0.7的意思是最大負荷電流時指示指在儀表盤的70%處，5為組合互感器二次額定
N=-
0.7×5
電流值。然后根據計算的變比值選擇相應組合互感器的變比。比如，I為50A，根據計算公式可以得到N=14.29，所以選擇75/5變比的組合互感器。
2、準確度
組合互感器的準確度又稱為精度，由于組合互感器存在比值誤差和角誤差是不可避免的。組合互感器的準確度在數值上等于此比值誤差極限的百分?jǐn)?shù)。比如，0.5級的組合互感器的最大比值誤差為±0.5%。測量組合互感器有0.1、0.2、0.5、1、3、5等級，保護用的組合互感器有5P、10P兩級。一般情況下，計量選擇0.2級，測量選擇0.5級，一般監視儀表選擇1級。
同時我們?cè)谑褂媒M合互感器需要注意:組合互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全;注意組合互感器—、二側的極性，極性接錯嚴重情況下燒損儀表;組合互感器二次不能開路，嚴禁二次側安裝熔斷器，防止二次側開路感應出高電壓，危機人生安全。
