高壓互感器是一種小型的降壓變壓器，主要由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成，一次繞組并接于電力系統一次回路中，其二次繞組并聯接入了測量儀表、繼電保護裝置或自動裝置的電壓線圈，即負載為多個元件時，負載并聯后接入二次繞組，且標準額定電壓為100V。
由于高壓互感器是把高電壓變成低電壓，所以它的主繞組的匝數較多，而次繞組的匝數較少。

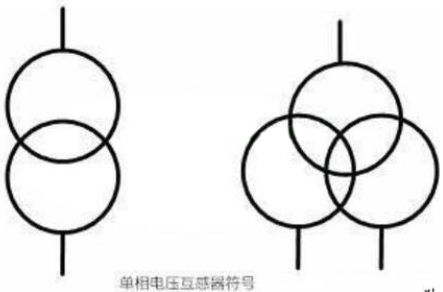

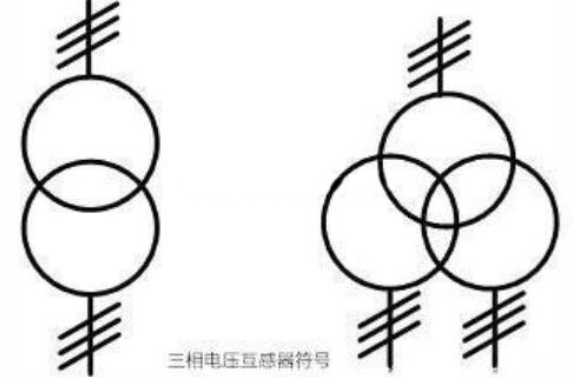

高壓互感器在電路中的符號如圖所示，用"TV"來表示，一、二次繞組絕緣套管分別標記"●"的兩個端子為同名端或同極性端。
高壓互感器在電力系統中要測量的電壓有線電壓、相電壓、相對地電壓和單相接地時出現的零序電壓。

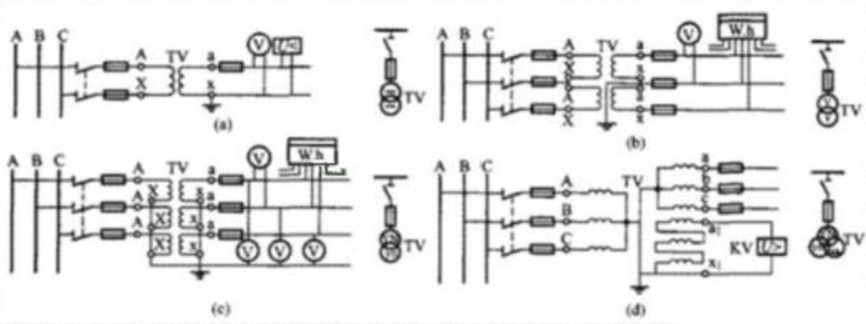

為了測取這些電壓，高壓互感器就有了不同的接線方式，最常見的有以下幾種
高壓互感器使用的注意事項
1．高壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．高壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在高壓互感器二次側負荷的容量應合適，接在高壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．高壓互感器二次側不允許短路。由于高壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。高壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。5．為了確保人在接觸測量儀表和繼電器時的安全，高壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
