在電力系統中，電流互感器的作用是把大電流變成小電流，將連接在繼電器及測量儀器儀表的二次回路與一次電流的高壓系統隔離，并將一次電流變換到5A或1A兩種標準的二次電流值。那么電流互感器接線方式是怎樣的呢？下面小編就分享一下6種不同的電流互感器接線方式，供大家參考學習。
（1）電流互感器第一種接線方式

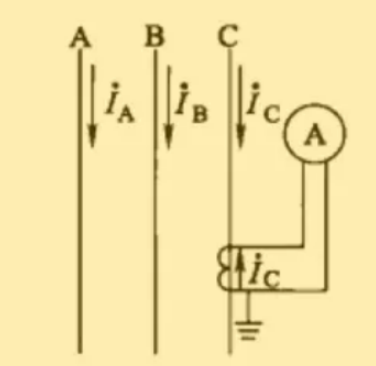

圖1是一臺電流互感器用于單相回路的接線方式，適用于只能測量單相電流和單相功率及保護單相接地短路。
（2）電流互感器第二種接線方式

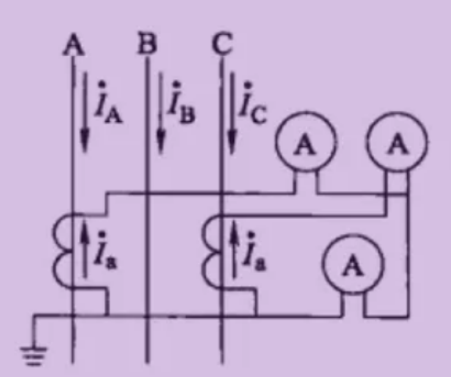

圖2是兩臺電流互感器不完全星形的接線方式，適用于測量三相電流和三相功率及保護相間短路故障。
（3）電流互感器第三種接線方式

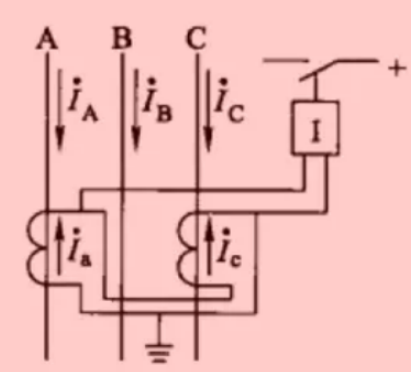

圖3是兩臺電流互感器二相電流差的接線方式，適用于測量一相電流和保護相間短路故障。
（4）電流互感器第四種接線方式

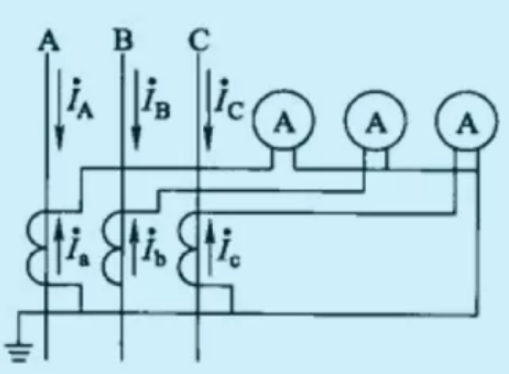

圖4是三臺電流互感器星形接線方式，適用于三相四線制系統測量電流和功率，可保護任何形式的故障。
（5）電流互感器第五種接線方式

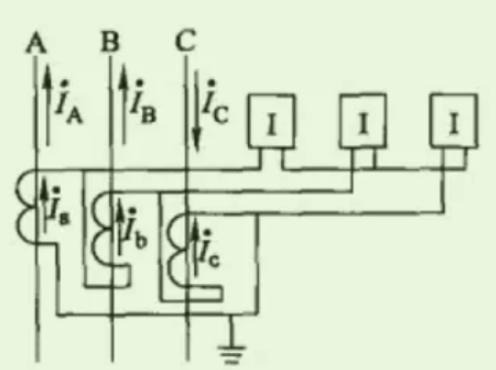

圖5是三臺電流互感器角形接線方式，適用于配合三個電流繼電器保護各種短路故障。
（6）電流互感器第六種接線方式

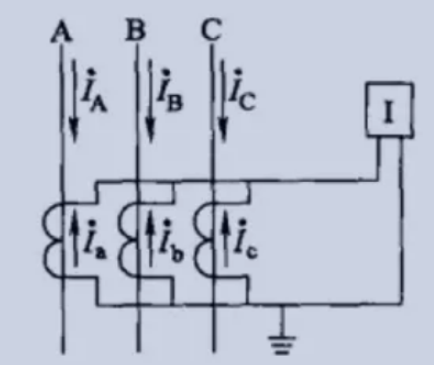

圖6是三臺電流互感器零序保護接線方式，適用于零序接地保護。當然測量零序電流最好的方案還是采用零序電流互感器。
